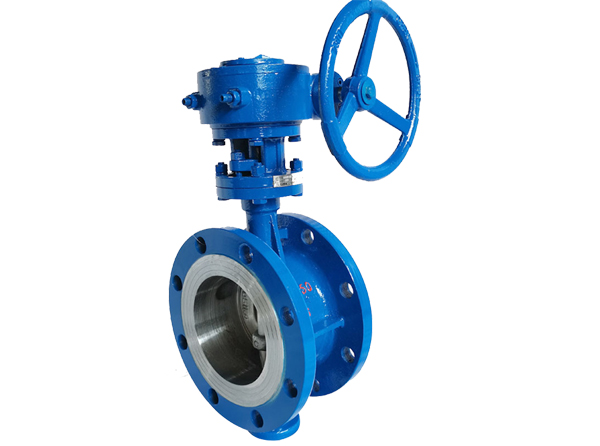

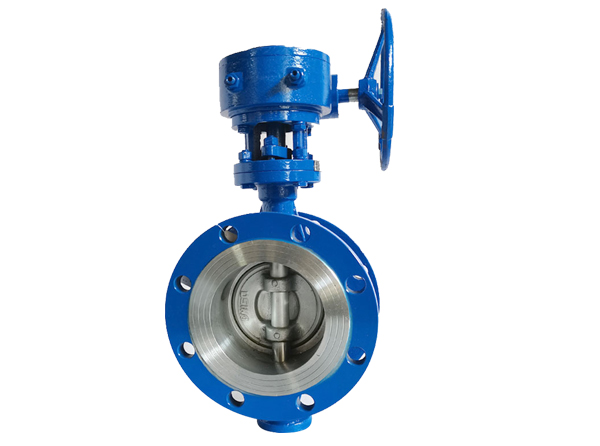

雙偏心法蘭蝶閥

法蘭式雙偏心蝶閥，驅動方式可選用手動、蝸輪、氣動、電動，連接方式可選用法蘭、對夾，結構形式可選用單偏心、中線式、雙偏心、三偏心，密封結構可選用軟密封、硬密封，壓力范圍PN0.1-10Mpa，公稱通徑為DN40～2000mm，材質可選用鑄鋼、不銹鋼。

雙偏心蝶閥產品概述：

研制的雙偏心法蘭式蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。

產品詳情

雙偏心法蘭蝶閥特點：

1、法蘭式雙偏心蝶閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。

2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。

3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。

4、蝶板采用框架結構，強度高，過流面積大，流阻小。

5、整體烤漆、能有Xiao地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。

6、雙偏心蝶閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。

7、法蘭式雙偏心蝶閥結構獨Te，操作靈活，省力，方便。

標準參數表：

公稱通徑		40mm~1200mm
法蘭標準		ISO7005-2 1988
工作壓力		1.6MPa
殼體試驗壓力		1.5 倍工作壓力
密封試驗壓力		1.1 倍工作壓力
工作溫度范圍		NBR 閥座 -10oC~80 o C 、 EPDM 閥座 -20oC~120oC
允許長期使用溫度		NBR 閥座 0oC~60 o C 、 ,EPDM 閥座 0oC~100oC
材料		( 見《可選材料表》部分 )
結構尺寸		ISO5752-88
驅動型式	手柄	50mm~300mm
	蝸輪	50mm~1200mm
	氣動	50mm~1200mm
	電動	50mm~1200mm
表面處理		環氧聚酯涂料、尼龍 11 、烤漆

法蘭式雙偏心蝶閥標準規范：

項目名稱	采用標準	可選標準
設計制造驗收	GB/T12238-1989	ISO/DIN10631-91
閥門結構長度	GB/T12221-1989	ISO5752-88
閥門法蘭連接	GB9113-1988	ISO7005. 2
閥門檢驗	GB/T13927-1992	ISO/DIN5208-87
閥門標志	GB12220-1989	ISO5209-87
驅動裝置連接	GB12223-1989	ISO/DIN5211-89
閥門供貨要求	GB/T12252	————

注：蝶閥不僅符合 ISO,GB 標準，同時也兼容世界其它國家標準
