硬密封蝶閥 當前位置: 法蘭閘閥廠家> 產品中心> 硬密封蝶閥> D43H手動硬密封蝶閥

D43H手動硬密封蝶閥

D43H手動硬密封蝶閥采用三偏心密封結構,閥座與蝶板幾乎無磨損,具有越觀越緊的密封功能。密封圈選用不銹鋼制作,具有金屬硬密封和彈性密封的雙重優點,無論在低溫和高溫的情況下,均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。被廣泛用于:化工、石化、冶煉、醫藥、食品等行業中SO2、蒸汽、空氣、煤氣、氨氣、CO2氣、油品、水、鹽水、堿液、海水、硝酸、鹽酸、硫酸、磷酸等介質的管路上作為調節和截流裝置使用。

產品詳情

D43H手動硬密封蝶閥產品特點

1、采用三偏心密封結構,閥座與蝶板幾乎無磨損,具有越觀越緊的密封功能

2、密封圈選用不銹鋼制作,具有金屬硬密封和彈性密封的雙重優點,無論在低溫和高溫的情況下,均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點

3、蝶板密封面采用堆焊鈷基硬質合金,密封面耐磨損,使用壽命長

4、大規格蝶板采用絎架結構,強度高,過流面積大,流阻小

5、金屬硬密封蝶閥具有雙向密封功能,安裝時不受介質流向的限制,也不受空間位置的影響,可在任何方向安裝

6、驅動裝置可以多工位(旋轉90°或180°)安裝,便于用戶使用


D43H手動硬密封蝶閥主要零件材料

名稱

材料

閥體

碳鋼、不銹鋼、鉻鉬釩鋼

閥板

碳鋼、不銹鋼、鉻鉬釩鋼

閥桿

2Cr13不銹鋼、鉻鉬釩鋼

密封圈

不銹鋼、聚四氟乙烯

填料

柔性石墨、聚四氟乙烯


D43H手動硬密封蝶閥主要技術參數

公稱通徑

DNmm

50-150

公稱壓力

PNMPa

1.0

1.6

2.5

試驗壓力PsMPa

強度試驗

1.5

2.4

3.75

密封試驗

1.1

1.76

2.75


氣密封試驗

0.5-0.7MPa


適用介質

水、油品、蒸氣、酸、減等

適用溫度

-40℃-570℃


D43H手動硬密封蝶閥執行標準

設計規范:

GB/T 12238

結構長度:

GB/T 12221

法蘭連接:

GB/T 9113

試驗與檢驗:

GB/T 13927

產品標識:

GB/T 12220

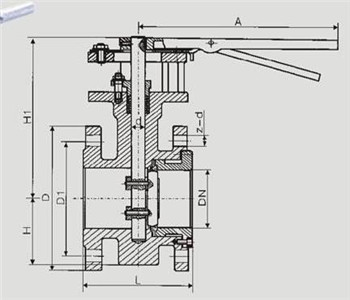

D43H手動硬密封蝶閥圖例

手動硬密封蝶閥


D43H手動硬密封蝶閥外形主要連接尺寸

通徑

主要尺寸

1.0-1.6MPa

2.5MPa

mm

lncb

L

H

H1

D

D1

A

Z-φd

D

D1

A

Z一φd

50

2

108

75

192

165

125

275

4-18

165

125

275

4-18

65

21/2

112

93

218

185

145

275

4-18

185

145

275

8-18

80

3

114

110

230

200

160

275

8-18

200

160

275

8-18

100

4

127

140

240

220

180

275

8-18

235

190

275

8-22

125

5

140

175

290

250

210

362

8-18

270

220

362

8-26

150

6

140

180

310

285

240

362

8-22

300

250

362

8-26
