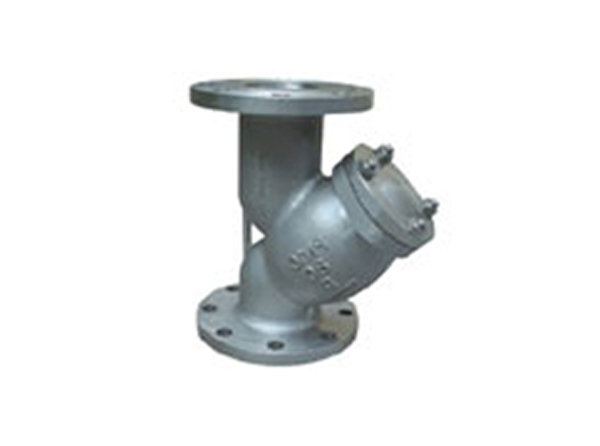

Y型過濾器
Y型過濾器產品特點：
(1) Y型過濾器結構簡單、體積小、重量輕、流阻小、節能效果好。介質流過該閘閥時，相當于流過一段直通的管道，在各類閥門中，該閘閥的流體阻力Zui小。
(2) 流體進、出該閥方向可任意選擇，具有雙向作用。
(3) 水平管道、垂直管道均可安裝。
(4) 操作方便，開關迅速，用手轉動手輪數圈即可實現開關。
(5)Y型過濾器防滲漏效果好，使用壽命長。
產品詳情
Y型過濾器是輸送介質的管道系統不可缺少的一種過濾裝置，Y型過濾器通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來清理介質中的雜質，以保護閥門及設備的正常使用。
Y型過濾器具有結構先Jin，阻力小，排污方便等特點。Y型過濾器適用介質可為水、油、氣。一般通水網為18~30目，通氣網為10~100目，通油網為100~480目。 籃式過濾器主要由接管、主管、濾藍、法蘭、法蘭蓋及緊固件等組成。當液體通過主管進入濾藍后，固體雜質顆粒被阻擋在濾藍內，而潔凈的流體通過濾藍、由過濾器出口排出。
Y型過濾器主要材料：
| 序號 | 零件名稱 | 材質 |
1 | 閥體 | 不銹鋼CF8M/CF8 |
2 | 濾網 | 不銹鋼SS304 |
3 | 墊片 | 聚四氟乙烯PTFE |
4 | 閥蓋 | 不銹鋼CF8M/CF8 |
5 | 墊片 | 聚四氟乙烯PTFE |
6 | 逆止蓋 | 不銹鋼CF8M/CF8 |
Y型過濾器連接尺寸：
SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" |
D | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 |
L | 24 | 24 | 26 | 33 | 41 | 49 | 56 | 69 |
H | 51 | 51 | 51 | 60 | 72 | 77 | 87 | 103 |
E | 65 | 65 | 65 | 80 | 90 | 105 | 120 | 140 |
