氣動法蘭蝶閥，氣動法蘭式蝶閥該產品由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤80～120℃如食品、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

氣動調節蝶閥是一種(閥板)繞垂直于通道的固定軸旋轉的閥門，其由活塞式雙作用或單作用(彈簧復位式)氣動執行器和蝶形閥組成，屬旋轉高性能型調節或切斷閥類，配用電，氣閥門定位器或電磁閥、空氣過濾減壓器、限位開關(閥位回訊器)，可實現對工藝管路中流體介質的比例調節和二位切斷控制，從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。

氣動對夾式蝶閥，結構新穎，閥體構造為滿足管道空間狹窄而形成的短距離對夾式結構，外部零泄漏，內部泄漏符合國家標準。

氣動襯膠蝶閥，連接方式有法蘭，對夾，密封內襯有丁晴橡膠，乙丙橡膠，耐熱乙丙橡膠，天然橡膠，氯丁橡膠，氟橡膠，聚四氟乙烯，根據介質化學性質擁有更合理的選擇。

氣動蝶閥的工作原理

蝶板由閥桿帶動，若轉過90°，便能完成一次啟閉。改變蝶板的偏轉角度，即可控制介質的流量。常用的蝶閥有對夾式蝶閥和法蘭式蝶閥兩種。對夾式蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間，法蘭式蝶閥是閥門上帶有法蘭，用螺栓將閥門上兩端法蘭連接在管道法蘭上。

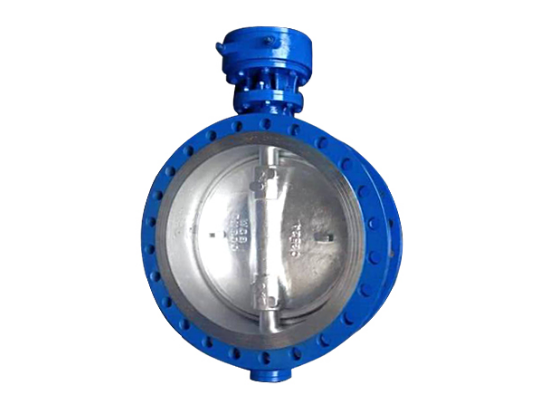

氣動蝶閥蝶閥是指關閉件(閥瓣或蝶板)為圓盤，圍繞閥軸旋轉來達到開啟與關閉的一種閥，在管道上主要起切斷和節流作用。蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。蝶閥全開到全關通常是小于90°，蝶閥和蝶桿本身沒有自鎖能力，為了蝶板的定位，要在閥桿上加裝蝸輪減速器。采用蝸輪減速器，不僅可以使蝶板具有自鎖能力，使蝶板停止在任意位置上，還能改善閥門的操作性能。工業專用蝶閥的特點能耐高溫，適用壓力范圍也較高，閥門公稱通徑大，閥體采用碳鋼制造，閥板的密封圈采用金屬環代替橡膠環。大型高溫蝶閥采用鋼板焊接制造，主要用于高溫介質的煙風道和煤氣管道。
